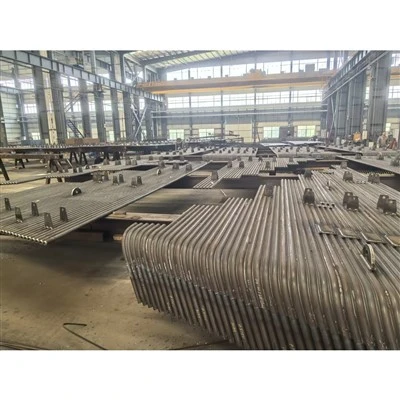

Tiwb Bwndel Cyfnewidydd Gwres Aer Preheater

1: Tiwb Bwndel Cyfnewidydd Gwres Aer Preheater



1. Diffiniad Cynnyrch


Mae rhag-wresogydd aer diwydiannol yn ddyfais gwresogi cynffon hanfodol wedi'i hintegreiddio i foeleri CFB. Wedi'i leoli i lawr yr afon o'r economizer, mae'n adennill gwres gwastraff o nwyon ffliw gwacáu i gynhesu aer hylosgi cynradd ac eilaidd ymlaen llaw, gan wneud y mwyaf o effeithlonrwydd thermol cyffredinol a lleihau'r defnydd o danwydd.



2. Proses Gweithgynhyrchu Cynnyrch


1): Paratoi Deunydd Crai: Mae platiau dur carbon gradd uchel a thiwbiau aloi sy'n gwrthsefyll cyrydiad yn cael eu harchwilio a'u torri'n fanwl gan ddefnyddio offer laser CNC awtomataidd.

2): Ffurfio Tiwbiau a Phlât: Mae tiwbiau'n cael eu tynnu'n oer a'u plygu i'r union radiws, tra bod paneli casin yn cael eu pwnio a'u ffurfio ar gyfer cydosod modiwlaidd.

3): Weldio a Chynulliad: Mae weldio robotig yn sicrhau bwndeli tiwb i blatiau pennawd, gan sicrhau cywirdeb strwythurol atal gollyngiadau o dan straen thermol.

4): Profi a Chaenu: Mae unedau'n cael profion pwysedd hydrostatig a sgwrio â thywod gwrth-cyrydu, ac yna caenu diwydiannol tymheredd uchel cyn allforio deunydd pacio.



3. Cymwysiadau Cynnyrch


1): Integreiddio Boeler CFB: Wedi'i leoli yn dwythell ffliw'r gynffon i ddal gwres gweddilliol o nwyon gwacáu cyn mynd i mewn i'r hidlydd bag.

2): Planhigion Pŵer Thermol: Yn codi tymheredd yr aer hylosgi i sefydlogi tanio a gwella effeithlonrwydd hylosgi mewn boeleri cyfleustodau.

3): Cynhyrchu Stêm Diwydiannol: Wedi'i ddefnyddio mewn gweithfeydd gweithgynhyrchu trwm a chydgynhyrchu gan ddefnyddio glo, biomas, neu hylosgi tanwydd lluosog.



4. Manteision Cynnyrch


1): Effeithlonrwydd Thermol Uchel: Yn gwneud y mwyaf o adferiad gwres gwastraff o nwyon ffliw cynffon, gan ostwng costau gweithredu a thanwydd offer yn sylweddol.

2): Gollyngiad Cadarn-Dylunio Prawf: Mae weldio robotig manwl gywir a phrofion hydrostatig trwyadl yn gwarantu dim gollyngiad rhwng ffrydiau nwy ac aer.

3): Gwrthsefyll Cyrydiad: Mae deunyddiau aloi premiwm a haenau amddiffynnol yn gwrthsefyll sylffwr ymosodol a chorydiad pwynt gwlith tymheredd isel.

4): Dynameg Llif Optimized: Mae trefniadau tiwb symlach yn lleihau gostyngiad pwysau tra'n cynnal cyfernodau trosglwyddo gwres uchel.

5): Ôl-ffitio Di-dor: Mae dimensiynau modiwlaidd yn cyd-fynd â chynlluniau boeler CFB safonol ar gyfer gosod yn gyflym ar-safle a lleiafswm amser segur.







2: Paramedrau



1. Manylebau Technegol a Nodweddion Cynnyrch



Categori Priodoledd	Manylion Manyleb Dechnegol
Enw Cynnyrch	Cynhesydd Aer Boeler CFB (Math Tiwbaidd / Plât)
Swyddogaeth Offer	Adfer Gwres Nwy Ffliw a Hylosgi Cynhesu Aer
Cydrannau Craidd	Bwndeli Tiwb, Taflenni Tiwb, Casio, Uniadau Ehangu
Addasu	Adeiladwyd-i-Archebu yn seiliedig ar Gynhwysedd Boeler a Manylebau Lluniadu
Safonau Cydymffurfio	ASME, ISO9001, GB/T, CE Ardystiedig





2. Prif Paramedrau:



Tymher Mewnfa Nwy Ffliw	300 gradd - 450 gradd
Tymheredd Mewnfa Awyr	20 gradd - 60 gradd
Pwysedd Dylunio	Hyd at 2.5 MPa (Opsiynau pwysau cadarnhaol/negyddol)
Cyfradd Trosglwyddo Gwres	88% – 94% Effeithiolrwydd Thermol
Deunydd Tiwb	Dur Corten, 20#, Dur ND, Dur Di-staen











3: Ein Manteision Ffatri



1. Mae dylunio thermol uwch a pheirianneg optimeiddio yn sicrhau bod ein cynheswyr aer yn darparu'r adferiad gwres mwyaf posibl ac effeithiolrwydd thermol uwch ar gyfer boeleri diwydiannol.


2. Mae -deunyddiau sy'n gwrthsefyll cyrydiad ac archwiliadau weldio trylwyr yn atal cyrydiad pwynt gwlith asid yn effeithiol ac yn gwarantu dibynadwyedd gweithredol hirdymor.


3. Mae strwythurau modiwlaidd wedi'u peiriannu'n fanwl a goddefiannau gweithgynhyrchu llym yn hwyluso'r gwaith o ôl-osod yn gyflym ar y safle, integreiddio dwythell ddi-dor, a llai o amser segur.


4. Mae rheoli ansawdd aml-gam cynhwysfawr, gan gynnwys profion hydrostatig llym ac archwiliad nad yw'n ddinistriol, yn sicrhau perfformiad atal gollyngiadau 100% o dan bwysau eithafol.


5. Mae atebion peirianneg cwbl addasadwy wedi'u teilwra i fanylebau lluniadu union gleientiaid a mathau amrywiol o danwydd yn sicrhau'r elw mwyaf posibl ar fuddsoddiad.





4: FAQ



C1: Sut mae'r preheater aer yn integreiddio i'r system boeler CFB a ddangosir yn y diagram?

A: Mae wedi'i leoli yn y pas cynffon i lawr yr afon o'r economizer ac i fyny'r afon o'r casglwr llwch baghouse, gan adennill gwres o'r nwy ffliw gwacáu i gynhesu aer hylosgi sy'n dod i mewn ymlaen llaw.


C2: Pa ddeunyddiau sy'n cael eu dewis i atal cyrydiad tymheredd isel yn yr adran hon?

A: Fel arfer, rydyn ni'n defnyddio deunyddiau sy'n gwrthsefyll cyrydiad fel dur Corten (dur hindreulio) neu ddur ND i wrthsefyll cyddwysiad asid sylffwrig ym mhen oer y gwresogydd.


C3: A allwch chi gynhyrchu bwndeli cyn-wresogydd newydd yn seiliedig ar ein lluniadau planhigion presennol?

A: Ydw. Rydym yn arbenigo mewn gwneuthuriad arfer sy'n cyfateb i baramedrau dimensiwn a pherfformiad union o luniadau peirianneg cleientiaid neu dempledi ffisegol.


C4: Beth yw'r amser arweiniol cynhyrchu safonol ar gyfer uned preheater aer?

A: Mae gweithgynhyrchu safonol yn cymryd tua 5 i 9 wythnos, yn dibynnu ar argaeledd deunydd crai, manylebau tiwb, a chyfaint archeb.


C5: Pa brofion ansawdd sy'n cael eu perfformio cyn eu danfon?

A: Mae pob uned yn destun rheolaeth ansawdd llym, gan gynnwys gwiriadau dimensiwn, sbectrometreg deunydd crai, archwiliad sêm weldio 100% (NDE), a phrofi pwysedd hydrostatig cyn ei anfon.
